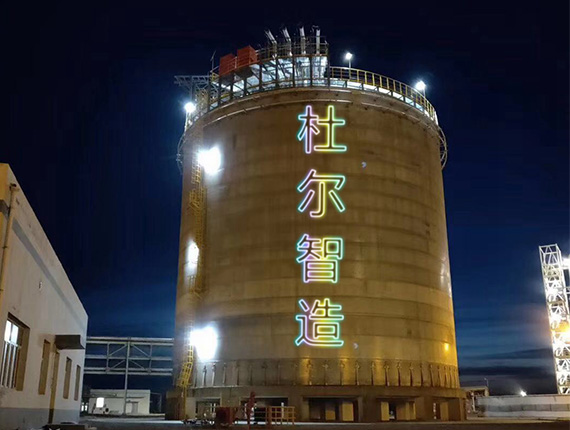

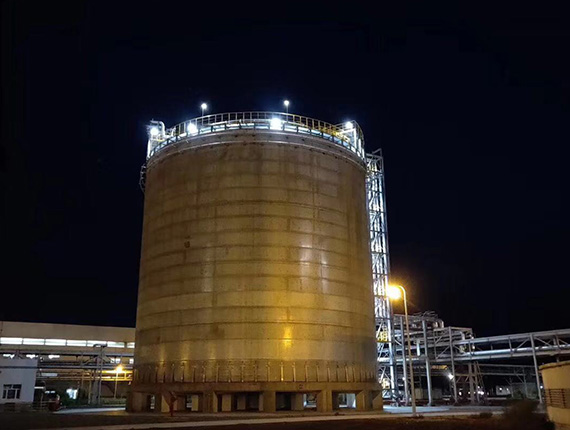

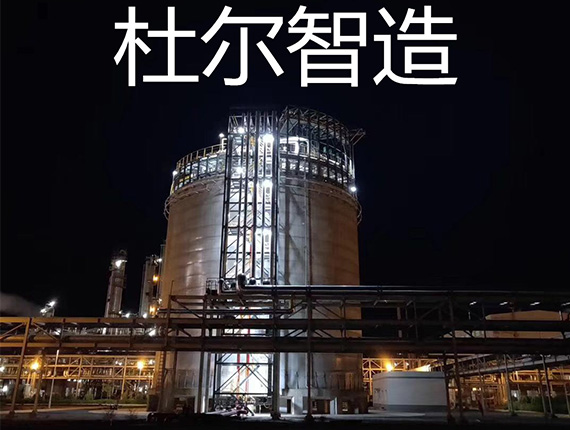

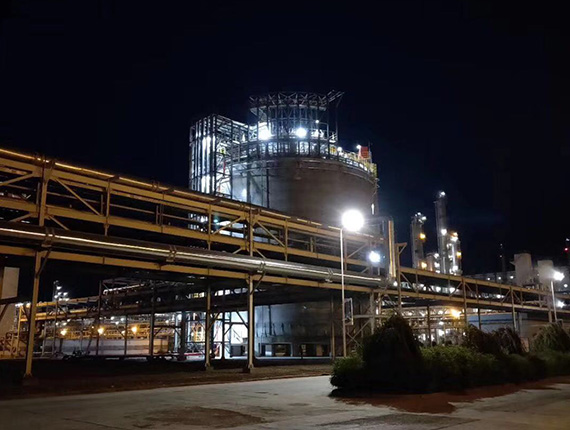

LNG全容罐

随着对化工装置安全的升级以及国家相关新规范的实施，对LNG储罐的安全要求越来越严格。以往的LNG单容罐结构对土地的占用面积急剧增大，降低了工厂土地的利用率，增加了业主的投资成本。

为了降低土地的利用率和增强储罐的安全性，针对液化及调峰项目中单台容积在5000-50000m³之间的LNG储罐，我公司设计双金属全容罐结构。该结构符合国家规范，节约土地成本，且投资成本和建设周期比混凝土全容罐至少少一半，目前该结构已有投入使用业绩且运行良好。

主体结构型式

立式、圆筒形、双金属、内吊顶、外拱顶、高热角保护。

夹层采用珠光砂、弹性毡、泡沫玻璃砖保冷。

流程系统

01.进液系统（顶部进液+底部进液）

02.排液系统（内置式潜液泵）

03.泵后回流

04.补气

05.BOG回收

06.压力安全系统

07.仪控（温度、液位、压力、密度、分析）系统

08.消防系统

主体结构

双金属全容罐采用热角保护结果，由主容器和次容器组成。

主容器采用立式平底圆筒吊顶结构，主容器采用S30408材质，用于储存LNG液体，吊顶采用铝合金加保温棉结构。次容器为带热角保护的复合结构，从外到内依次采用16MnDR外壳体、泡沫玻璃砖、S30408中间容器。

外壳体采用立式圆筒拱顶自支撑结构，外壳体采用16MnDR，用于储存BOG气体；中间容器和泡沫玻璃砖组成热角保护系统，当容器泄漏时，热角保护系统可以储存全部的LNG液体，同时由于泡沫玻璃砖的存在，大大削弱了LNG液体与外界的换热，既保证了外壳体刚才免受低温冲击，又保证了泄漏后的LNG液体能够有序可控的蒸发，避免出现急剧气化而导致超压。
